      |Типы кареток для велосипеда

      Типы кареток для велосипеда

      Поделиться

      1 февраля 2018 12:00
      // Велоремонт

      Благодаря «маркетинговым войнам», за последние несколько лет на рынок вылилось большущее количество различных стандартов кареток. Благо, в основном это касается только дорогих велосипедов, а в бюджетном и среднем ценовом диапазоне всё более-менее ясно.

      В магазине ВелоЛидер разделы с каретками

      • Каретки под квадрат
      • Каретки под клин
      • Комплектующие для кареток
      • Каретки Fatbike
      • Каретки Octalink
      • Каретки Pressfit
      • Каретки Hollowtech


      Алгоритм выбора каретки

      Алгоритм выбора любой каретки выглядеть примерно так:

      1. Определяем тип крепления шатуна
      2. Определяем тип крепления каретки в раме
      3. Определяем ширину каретки
      4. Определяем длину вала каретки
      5. Определяем тип подшипников
      1. Первым делом при выборе каретки вам нужно разобраться с типом крепления шатуна. Совместимость здесь бывает только в рамках одного стандарта.

      Cotter Pin (под КЛИН) – знакомый нам стандарт из советского прошлого, который до сих пор используется. Такая каретка была стандартом для кареток на велосипедах времён СССР. Фиксация шатуна на каретке происходила непосредственно при помощи пина (у нас его называли «пальцем» или клином), который продевался сквозь шатун и проходил через вырез в оси каретки, отсюда и название. Из-за динамических нагрузок пины вечно раскручивались, раздалбывались, и шатуны изрядно болтались.

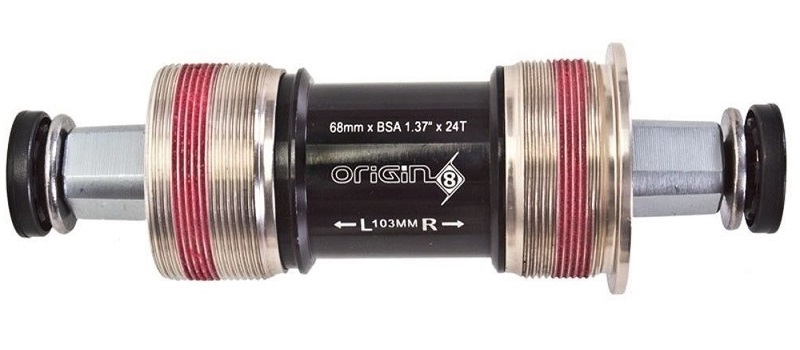

      SQR (КВАДРАТ) – квадрат (от Англ. square). Наиболее распространенный стандарт для бюджетных решений в данный момент. Раньше во время расцвета МТВ являлся основным стандартом для кареток. Убить шатуны на такой каретке становится слегка труднее, чем предыдущий вариант, однако раскрутившийся кареточный болт может это быстро «исправить». Необходимо использовать фиксатор резьбы. При установке новой системы следить за болтами, как только немного раскрутились - подтянуть, а потом еще, пока шатун не усядется на кареточный вал, а он имеет конусное строение, затем выкрутить болты, посадить на фиксатор резьбы и проблема решена.

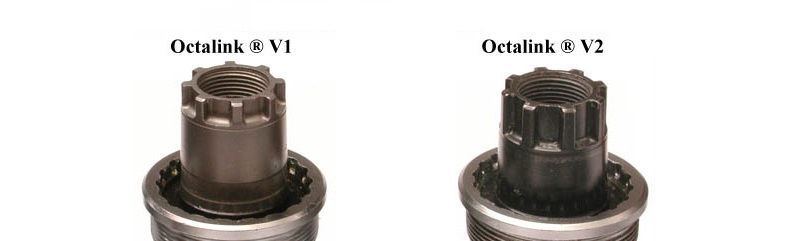

      Octalink (Окталинк) – шлицевой стандарт исключительно для шатунов Shimano. Чтобы потребителям не показалось мало существовал в двух версиях Octalink v1 и Octalink v2 с 5мм и 9мм шлицами соответственно. Достаточно надежный стандарт, в котором тоже могут выкручиваться болты, опять же решение - используем фиксатор резьбы, здесь не надо ничего ждать как с вариантом квадратик, а сразу сажаем на нее. Стоит дороже квадратика


      ISIS Drive – (от Англ. International Spline Interface Standard или Международный Стандарт Интерфейса Шатунов) за счёт больших шлицов и большого диаметра оси каретки увеличивается площадь контакта шатуна с осью, это делает каретку практически не убиваемой. Сама ось полая внутри, что позволяет экономить вес. Стандарт был предложен ещё в 1999 году и был весьма прорывным на тот момент. Его использовали Truvativ, Chris King, Race Face и FSA.

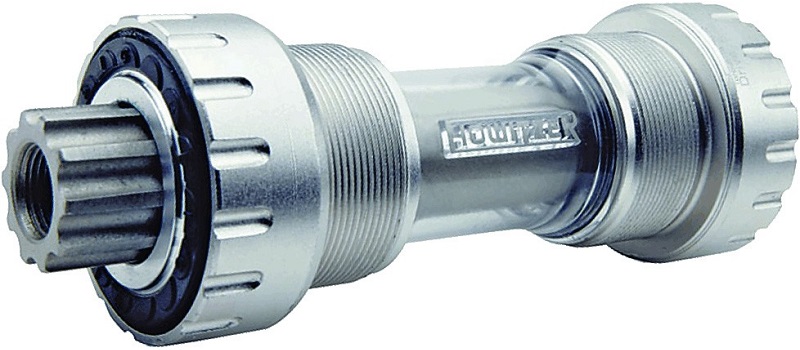

      Howitzer – шлицевой стандарт от Truvativ (ныне SRAM), последовавший за ISIS. Первый стандарт, у которого ради увеличения размеров подшипников их сделали «выносными». Встречались каретки и привычном варианте с подшипниками внутри каретки.

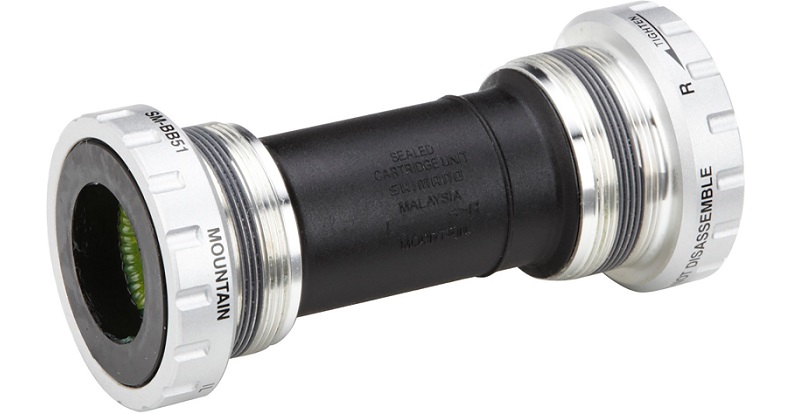

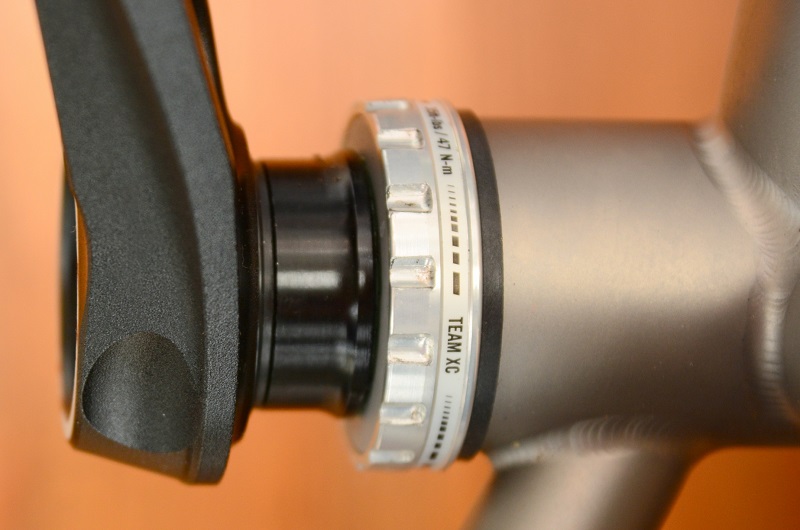

      Hollowtech II – самый свежий стандарт от Shimano для шатунов с встроенной 24-миллиметровой осью. Сама каретка представляет из себя просто чашки с подшипниками. На такую каретку можно установить любые шатуны с осью 24мм. В данный момент это самый распространённый стандарт.

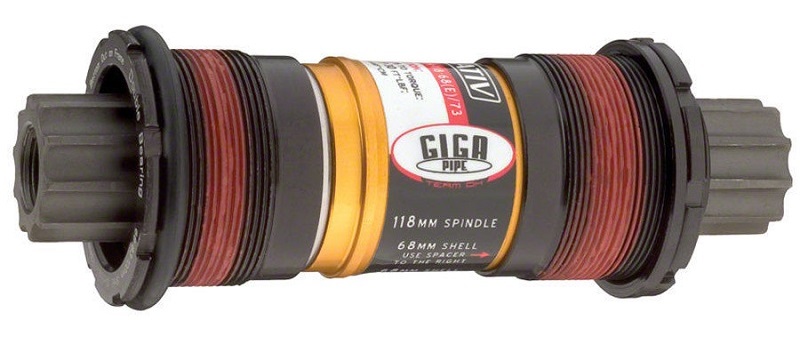

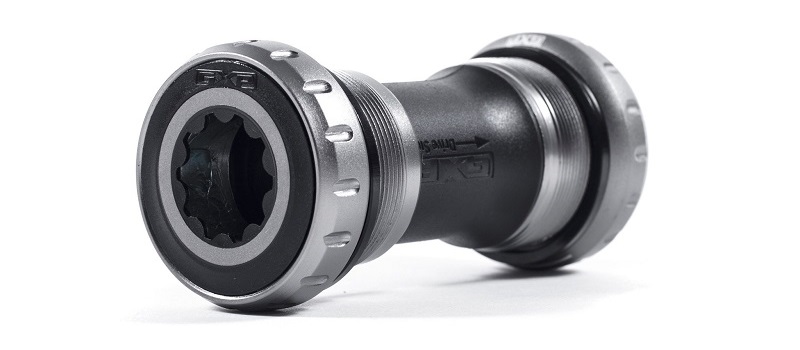

      Giga X Pipe (GXP) – аналог Hollowtech II и развитие ISIS Drive теперь уже от SRAM. Отличия лишь в пыльнике ведомой (левой) чашки, который, несмотря на одинаковый диаметр оси в шатунах (24мм), не позволит вам установить эту каретку любые другие шатуны не от SRAM. Вставлю свой комментарий (Слюсаренко А.С.), по моему мнению все же лучше и надежней каретки от SHIMANO на выносных подшипниках, купил одну - через пару месяцев люфт появился, купил вторую - такая же неприятность.


      2. С типом крепления каретки в раме дела обстоят чуть проще. Если у вас МТВ, то с большой вероятностью можно сказать, что у вас BSA стандарт. Однако, узнать точно можно будет после демонтажа каретки.

      Резьбовые каретки – это каретки, которые вкручиваются непосредственно в раму. Все каретки, приведенные выше являются резьбовыми. Называется стандарт ISO/English/BSC или BSA. Посадочный диаметр 34.6 - 34.9мм. Будьте внимательны! В МТВ используется English версия, где ведущая (правая) чашка имеет левую резьбу. Вариант с одинаковой резьбой называется Italian и используется в ВМХ и очень редко в MTB.

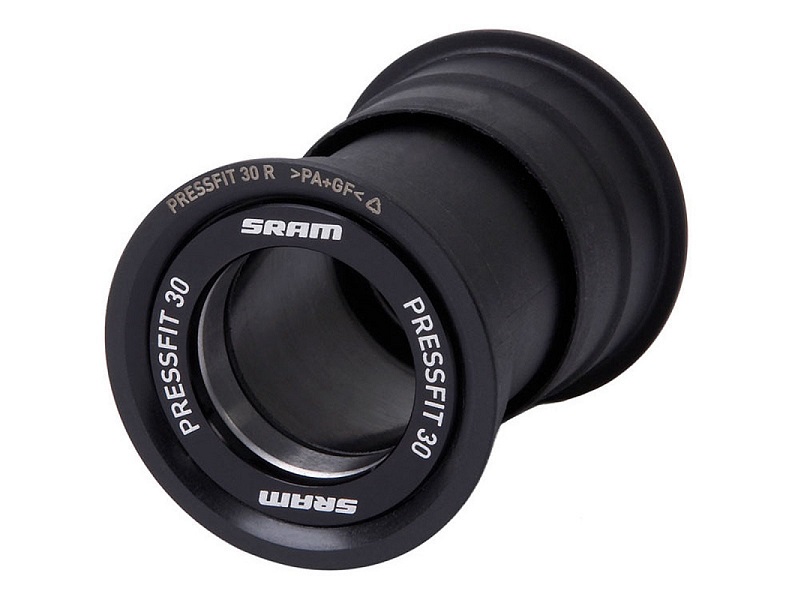

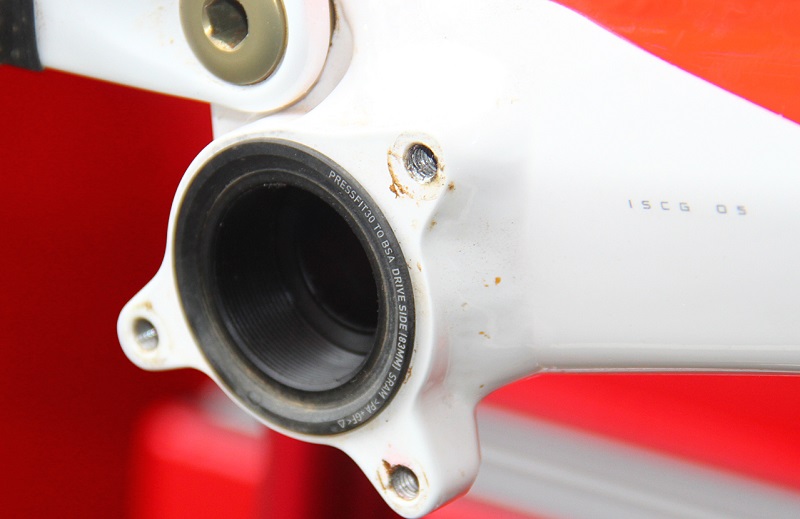

      Press-Fit каретки – не имеют резьбы и запрессовываются в раму. Логичным выглядит этот стандарт в карбоновых рамах, где в кареточных узлах нет металлической «вклейки» с резьбой.


      Однако, благодаря добрым дядям-маркетологам эти каретки появлялись и на алюминиевых рамах. Например, алюминиевый Specialized Demo 2011 (с очень дорогой ценой велосипеда) года оснащался данным кареточным узлом. Причём самих кареток на момент выпуска не было, и рама оснащалась пластиковым (!) переходником под каретки BSA. И если владельцев комплитов наличие пластикового переходника между кареткой и рамой волновало чисто теоретически, то покупателям рам такой переходник вручали в довесок. Нужно ли говорить, что переходник требует точной центровки и запрессовывается при помощи специального инструмента и не подлежит перепрессовке?


      Самих стандартов кареток для запрессовки целых 8 штук и в них сам черт ногу сломит. BB90/BB95, PF86/92, BB30, BB30A, PF30, BBright, BB386 EVO и T47. Последний стандарт, кстати, использует посадочное место каретки стандарта PF30, но прессуется во время установки сам, благодаря резьбе внутри каретки. Вопрос «Зачем» и Press-Fit идут бок о бок вместе.

      Благо, все они в МТВ встречаются достаточно редко, поэтому не будем заострять на них своё внимание. Обычно если велосипедист столкнулся с таким, но он изучает этот вопрос досконально.

      3. Подходящую ширину каретки определить просто. Измерьте ширину кареточного узла на вашей раме.

      Каретки шириной 68/73мм – устанавливаются на большинство МТВ велосипедов. Сами каретки не отличаются абсолютно ничем. Для использования каретки шириной 73мм на раме с кареточным узлом 68мм обычно вам необходимо установить 3 проставочных кольца (если в инструкции каретки не указано другое), 2 на ведущей стороне и 1 на ведомой. 73мм каретка устанавливается с одним проставочным кольцом на ведущей стороне.


      Каретки шириной 83мм – обычно устанавливаются в велосипеды для скоростного спуска и фрирайда, то есть там, где нужна большая жесткость конструкции. 83-миллиметровая каретка не совместима с 68/73мм рамами.

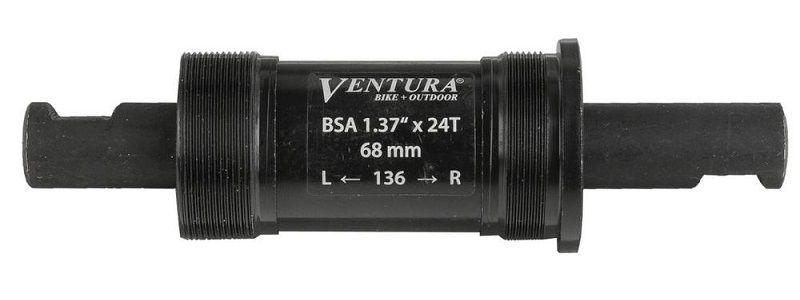

       4. Самые простые каретки стандарта Cotter Pin (под клин) и SQR (квадратик) нередко отличаются по длине вала каретки. Они бывают 110 мм, 113 мм, 118,5 мм, 122,5 мм и 128 мм. Чтобы не прогадать с размером – просто измерьте длину кареточного вала на вашем велосипеде.

      5. Даже если у вас стояла каретка на насыпных подшипниках, лучше сменить её не на такую же, а на каретку с промподшипниками. Они не прихотливы и позволят вам не заморачиваться по поводу состояния кареточного узла.

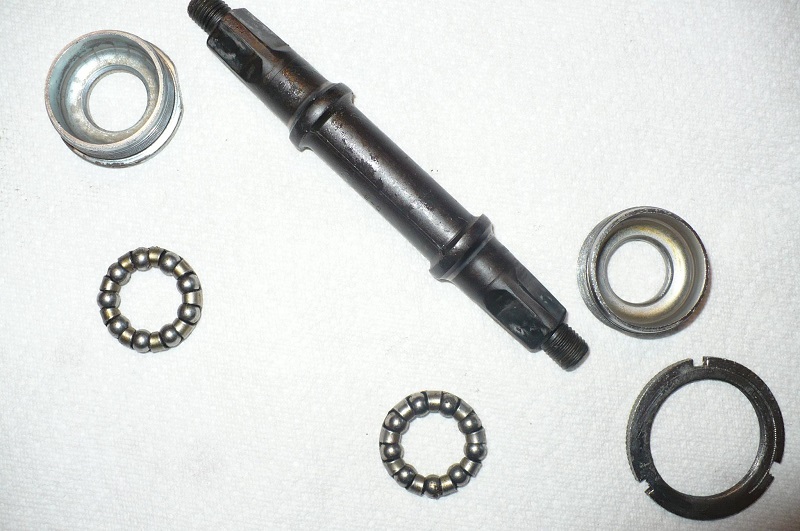

      Насыпные подшипники – используются в самых бюджетных каретках. По совместительству самые проблемные, так как требуют постоянной проверки и обслуживания. В противном случае быстро начинают люфтить и разваливаться. Обычно это каретки от ноунейм производителей (такие каретки могут даже поставить на дорогие велосипеды. Да-да, грешат таким производители велосипедов, для удешевления.). Делаются для стандартов Cotter Pin и SQR.


      Картриджные подшипники – набор из двух и более промподшипников. Живут долго и крайне неприхотливы в использовании. Производятся всеми, кому не лень, начиная от Noname и заканчивая Shimano. Делаются для стандартов SQR, Octalink и ISIS Drive. В данный момент это самый распространённый стандарт.

      Выносные подшипники – промподшипник увеличенного диаметра, спрятанный внутри выносной чашки каретки. Делаются для стандартов Howitzer, Hollowtech II, и Giga X Pipe (GXP).

      Совместимость

      Обратите внимание, что в 99.9% случаев, кроме стандартов Cotter Pin и SQR, даже не смотря на внешнюю схожесть шлицов различные шатуны абсолютно не совместимы между собой. Если хотите заменить один испортившийся шатун, то делайте это в рамках подходящего стандарта, а лучше замените оба.

      Итоги

      Ввиду засилья патентных войн и битв маркетологов на рынке появилось целая куча стандартов. Старайтесь использовать каретки на промышленных подшипниках, они гораздо живучее и легко устанавливаются. Приобретайте только каретки совместимые с вашим кареточным узлом. Надеюсь наша статья позволит вам разобраться со своей кареткой и не прогадать во время покупки новых железок!

      Видео по теме:



      Поделиться

      Назад к списку
      • Комментарии
      • Вконтакте
      Загрузка комментариев...
      Категории
      • Велоремонт11
      • Советы покупателям7
      Это интересно
      • Смазки для цепи велосипеда
        Смазки для цепи велосипеда
        19 января 2021
      • Стандарты крепления тормозного ротора для велосипеда
        Стандарты крепления тормозного ротора для велосипеда
        18 января 2021
      • Прокачка гидравлических тормозов Shimano
        Прокачка гидравлических тормозов Shimano
        15 января 2021
      • Как заменить колодки на дисковых тормозах
        Как заменить колодки на дисковых тормозах
        15 января 2021
      • Велосипедная трансмиссия LTWOO
        Велосипедная трансмиссия LTWOO
        14 января 2021
      ВелоЛидер
      г. Воронеж ул.Ворошилова 43
      sale@velolider-vrn.ru
      +7 473 212-01-26
      +7 473 212-01-26 розничный отдел
      +7 950 751-71-26 интернет-магазин
      +7 950 762-01-04 сервис
      Мы в соцсетях
      • Вконтакте
      • Telegram
      Каталог
      Велосипеды
      Самокаты
      Тренажеры
      Велозапчасти
      Велозапчасти BMX
      Свет отражатели питание
      Аксессуары
      Инструменты
      Экипировка
      Летний товар
      Зимний товар
      РАСПРОДАЖА
      Покупателям
      Акции
      Гарантия на товар
      Доставка и оплата
      Компания
      О компании
      Новости
      Сотрудники
      Вакансии
      Партнеры
      Контакты
      Отзывы
      Помощь
      Вопрос-ответ
      Бренды
      Мастерская
      2025 © ВелоЛидер - нам доверяют с 2001 года!
      Политика обработки персональных данных
      Ваша заявка принята

      Свяжемся с вами в течение дня

      В каталог
