Стандарты крепления роторов

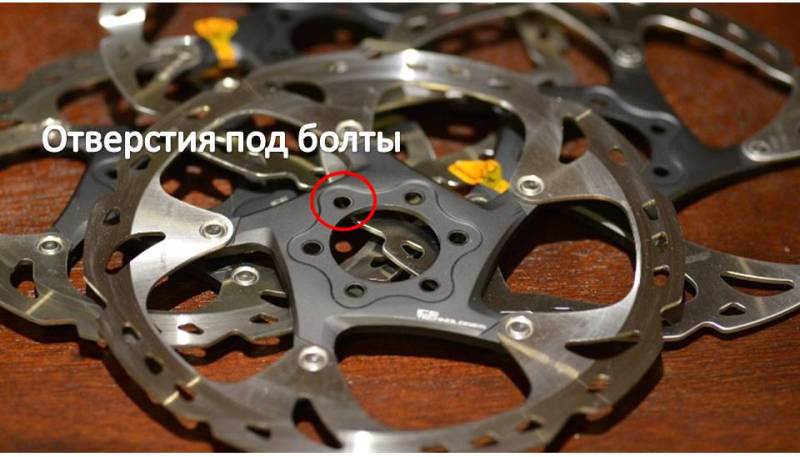

Тормозной ротор крепится к втулке колеса, и они должны быть совместимы. Есть два стандарта, которые встречаются чаще всего: ротор 6 болтов (6 Bolt) и ротор центрлок (Centerlock). В англоязычных источниках упоминают также стандарты под 3 болта и 4 болта , разберем и их для полноты картины.6 болтов стандарт крепления ротора
![крепление под шесть болтов крепление под шесть болтов](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/88e/88e64563e3a1df7a7e7c5a9ffaa943ba.webp)
Тот самый стандарт, который мог бы быть единственным. Сертфицирован Международной Организацией Стандартизации (ISO) и наиболее распространён. Диск крепится к втулке шестью болтами под шестигранник или ключ torx. Соответственно на втулке должно быть шесть отверстий под болты, по которым её легко отличить от втулки стандарта Centerlock

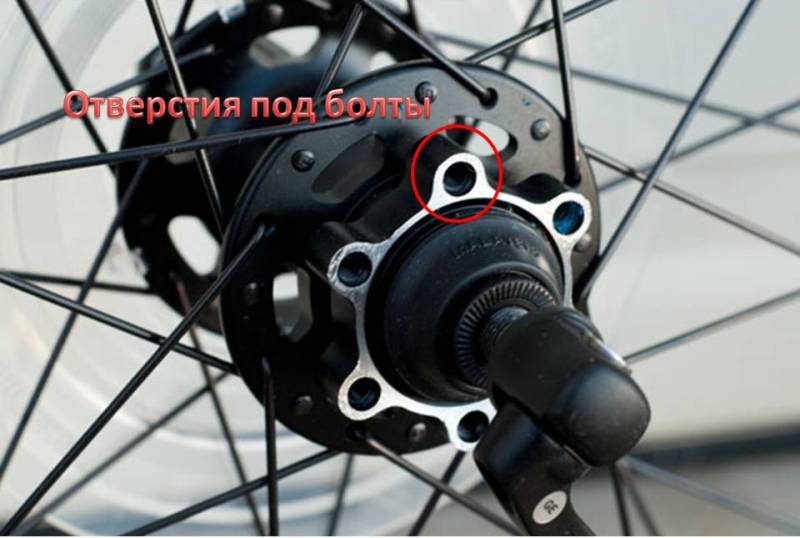

![отверстия на втулке под шесть болтов отверстия на втулке под шесть болтов](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/54b/54ba13000c8baf38087a5c91b9c9bee6.webp)
Есть еще один стандарт под шесть болтов, которые неизвестно зачем придумали братья китайцы, визуально эти шесть болтов ничем не отличаются от разболтовки стандартной, но несовместимы друг с другом. Встречаются очень часто на велосипедах PETAVA, отличить зачастую можно по тому, что крепление под шесть болтов накручивается на втулку (как трещетка). Будьте внимательны при покупке роторов, втулок и велосипедов.

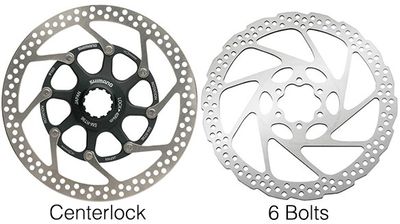

Centerlock стандарт ротора

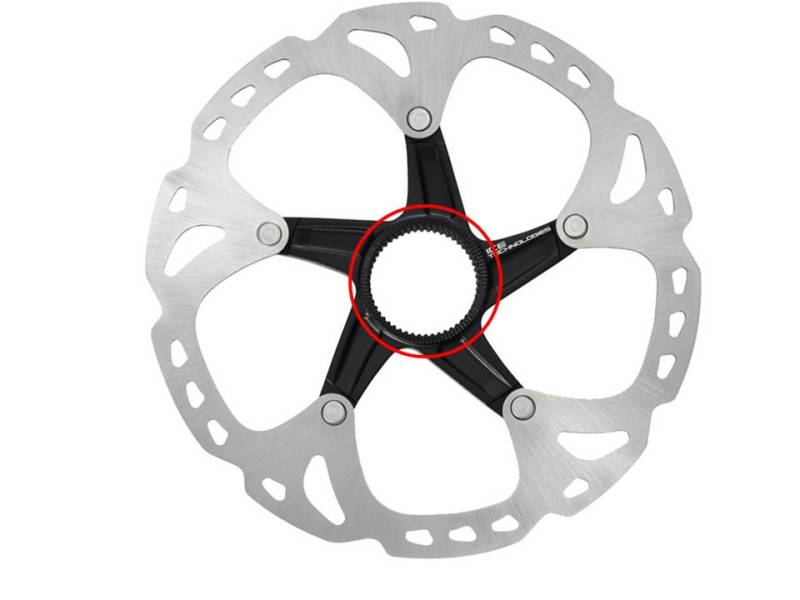

![стандарт роторов CenterLock стандарт роторов CenterLock](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/3f5/3f5f2aa2e0f71d5c8f7b64a4c259c4ba.webp)

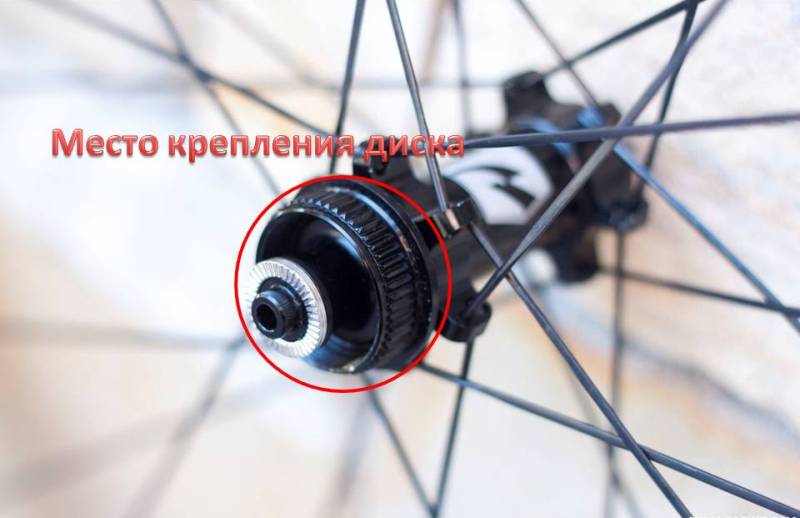

Разработка компании Shimano. Такие роторы совместимы со втулками Shimano и нескольких других производителей с лицензией от Shimano. Диск крепится к втулке одной шлицевой гайкой. Для установки и снятия понадобится специальный ключ (такой же используется для снятия кассеты), такой способ крепления позволяет быстрее снять и установить диск. Также комплект втулка-диск легче на несколько грамм по сравнению с аналогами стандарта 6 болтов. Других отличий нет. Втулка под Centerlock выглядит так:
![место установки ротора centerlock на втулке место установки ротора centerlock на втулке](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/d8e/d8e51fc3f7a194f1b8b28ddca34604a0.webp)

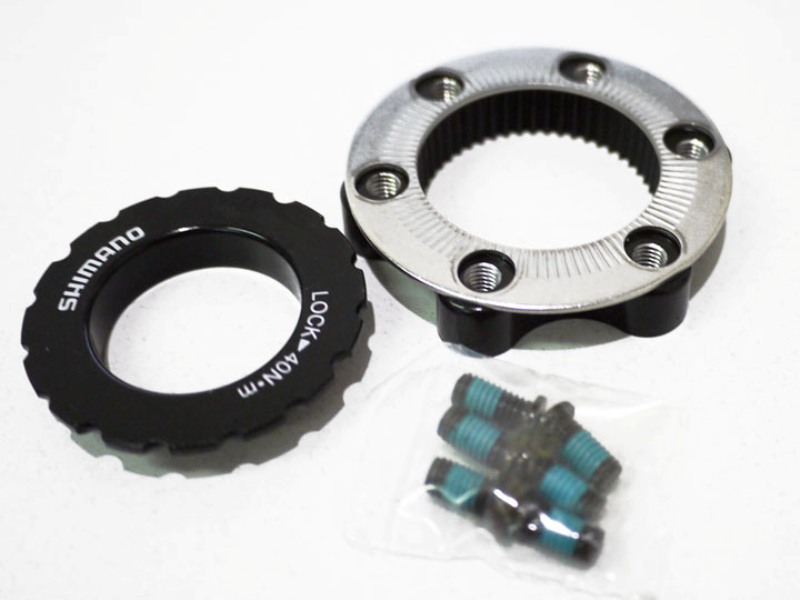

На такую втулку можно поставить диск под 6 болтов, если купить переходник.
![адаптер переходник с centerlock на 6 болтов адаптер переходник с centerlock на 6 болтов](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/aa7/aa748a59e69f8338f61ffa4ac1b45b48.webp)
Диск стандарта Centerlock на втулку под 6 болтов установить не получится.

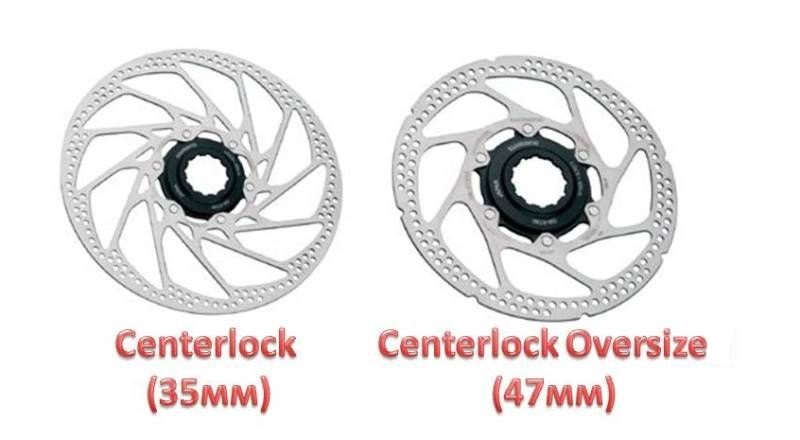

Для передних втулок на оси 20мм существует Oversize вариант, отличается диаметром шлицевого крепления.
Для установки и снятия такого диска понадобится специальный ключ, совместим он только со своей втулкой.

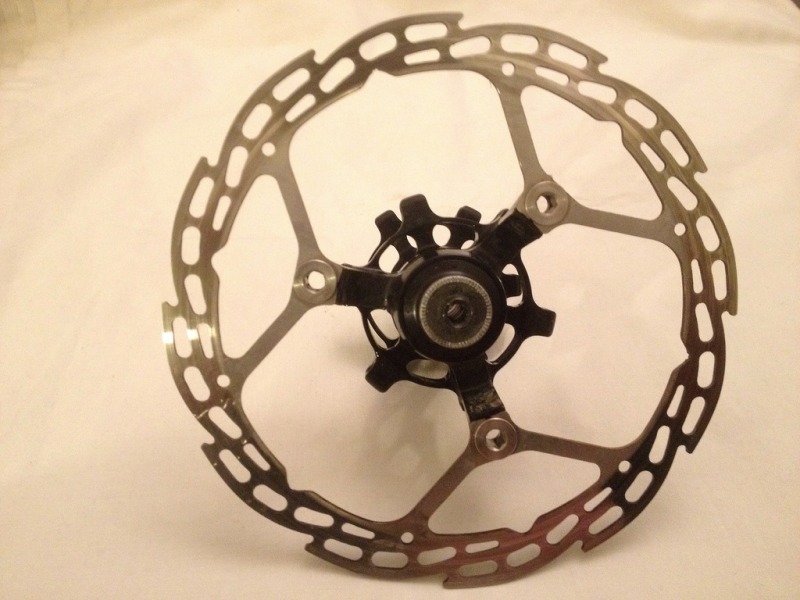

3 болта стандарт крепления ротора
Эксклюзив от фирмы Hope. Полезно знать, что диск под 3 болта не подойдет к втулке под 6 и наоборот - на втулку под 3 не поставишь диск на 6 болтов.

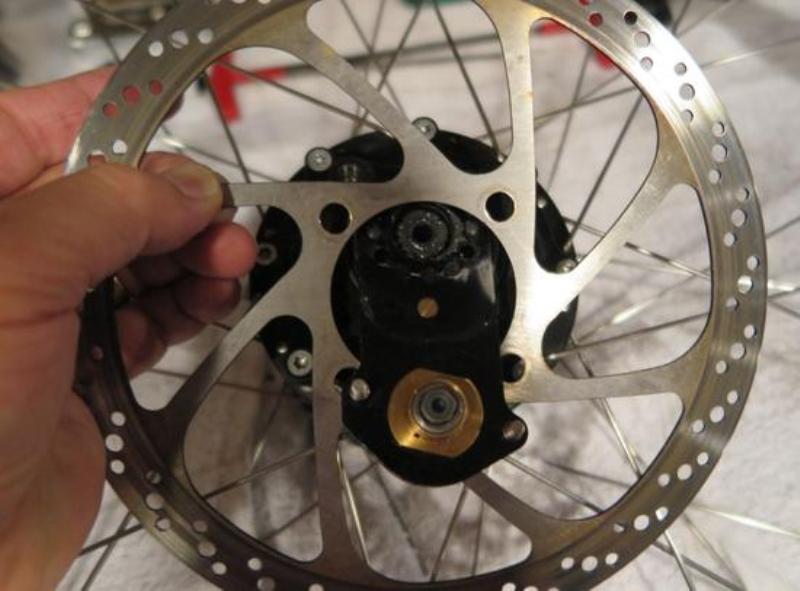

4 болта стандарт крепления ротора
Планетарная втулка Rohloff совместима только с диском собственного стандарта под 4 болта.
Итоги крепления роторов
3 болта и 4 болта - специфические стандарты под конкретную втулку.
6 болтов - самый распространённый стандарт, диски с таким креплением вы найдёте в любом веломагазине, но есть нюанс с китайским стандартом
Centerlock - есть свои преимущества (вес, простота установки-снятия).
Диски и втулки разных стандартов несовместимы, исключение - адаптер на втулку Centerlock для диска под 6 болтов.
