Прокачка гидравлических тормозов Shimano
Прокачка тормозной системы на примере тормозов Shimano BR-M640 Zee

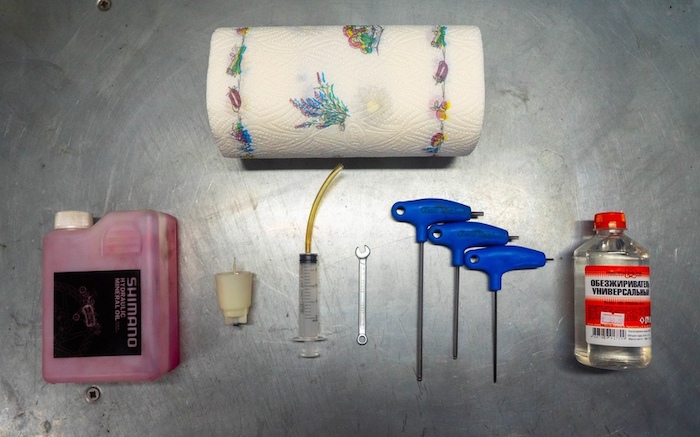

Для прокачки тормоза нам понадобятся:
- Минеральное масло Shimano;
- Воронка для прокачки Oil Stopper;
- Шприц и прозрачная трубка (подойдет любой из аптеки);
- Накидной или рожковый ключ на 7мм;
- Набор шестигранников;
- Бумажные полотенца и обезжириватель (также подойдет изопропиловый спирт).
![Набор для прокачки гидравлических тормозов Shimano Набор для прокачки гидравлических тормозов Shimano](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/0a2/0a2bdba93adf400589a5f7bc3bac6f46.webp)
(Рекомендуем приобрести готовый набор для прокачки, он так и называется «Набор для прокачки гидравлических тормозов Shimano»).
Используйте бумажные полотенца, так как при работе с тормозной жидкостью очень легко запачкать отдельные части велосипеда, жидкость с которых может легко попасть на тормозные диски и колодки.
Перед прокачкой необходимо снять колесо с тормозным диском. Предварительно нужно сделать сброс переключателя на самую маленькую звезду на кассете. Делайте это крайне аккуратно, так как можно легко погнуть тормозной ротор.

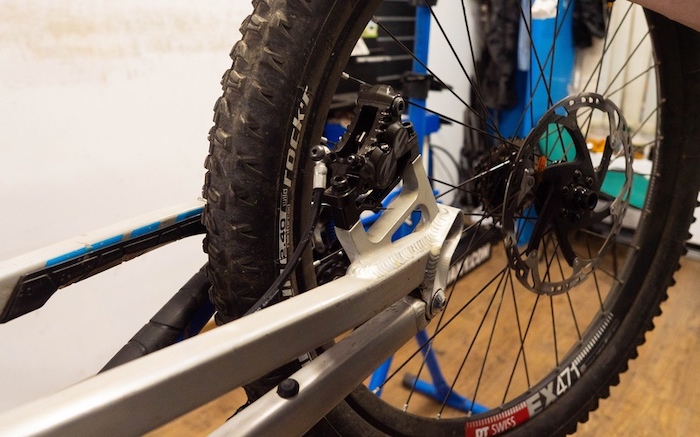

![достаем тормозные колодки из калипера достаем тормозные колодки из калипера](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/3bd/3bd99cd0d0712ca485b30a8fd94b8ec8.webp)

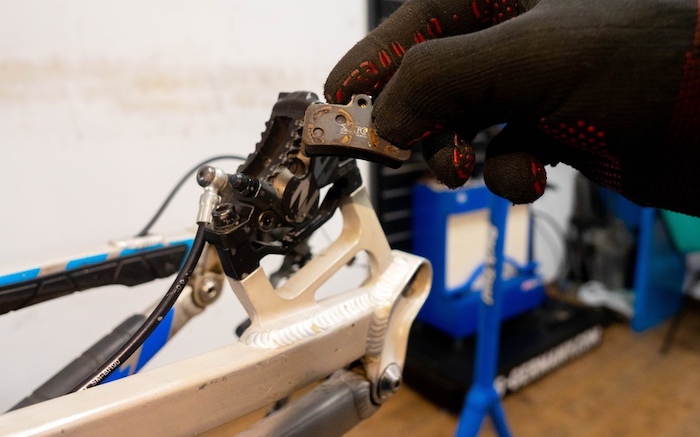

Извлекаем колодки из тормозного калипера, чтобы случайно их не залить минеральным маслом. Очень важно после того, как мы извлекли колодки вставить заглушку (можно использовать старые колодки или проставку подходящую по размеру), устанавливаем ее между поршнями, чтобы исключить их движение, в противном случае во время прокачки поршни могут сойтись в тормозном калипере.
![тормозные колодки и калипер велосипедный тормозные колодки и калипер велосипедный](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/186/186f4445cdce6655650741bf13d98bd9.webp)
(извлекаем колодки)

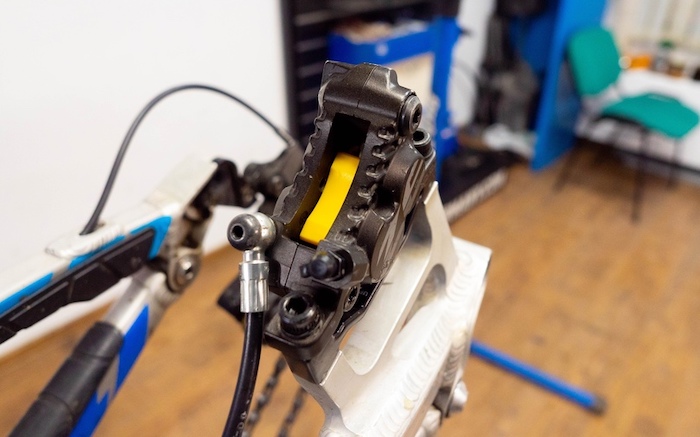

![устанавливаем проставку между поршней калипера велосипедного устанавливаем проставку между поршней калипера велосипедного](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/94a/94ada40421363cf0d31d2b3189c954ac.webp)
(устанавливаем проставку между поршней)

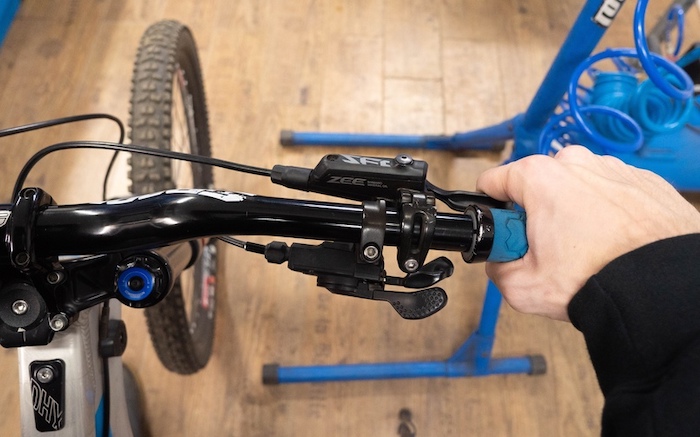

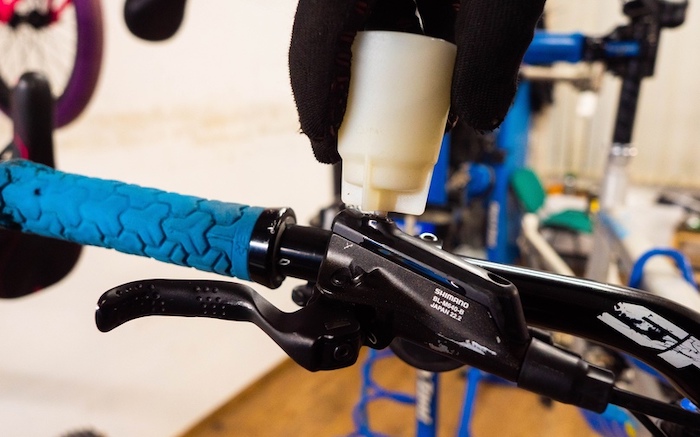

1. Устанавливаем тормозную ручку параллельно земле, откручиваем болт расширительного бочка и вкручиваем воронку (Shimano Oil Stopper).
![Устанавливаем тормозную ручку параллельно земле, откручиваем болт расширительного бочка и вкручиваем воронку (Shimano Oil Stopper) Устанавливаем тормозную ручку параллельно земле, откручиваем болт расширительного бочка и вкручиваем воронку (Shimano Oil Stopper)](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/748/7488bbcfc2913eed2a38fef9b8702b66.webp)
(выкручиваем болт расширительного бачка и вкручиваем воронку)

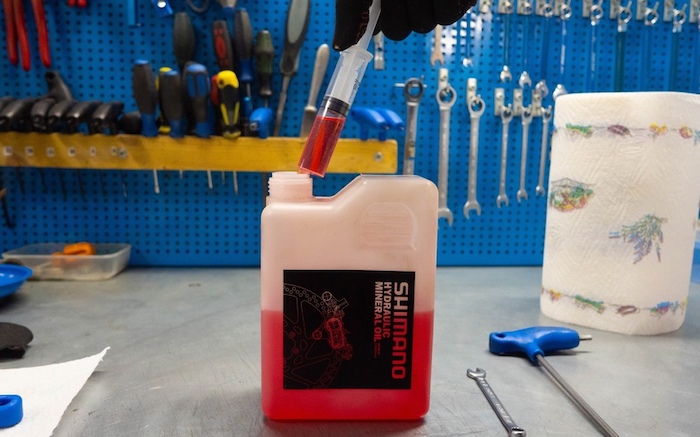

2. Набираем в шприц минеральное масло (достаточно 15-20 мл) и избавляемся от пузырьков воздуха.
![Набираем в шприц минеральное масло для гидравлических тормозов Набираем в шприц минеральное масло для гидравлических тормозов](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/224/22475c20f83ae7461ff57543996eca3d.webp)

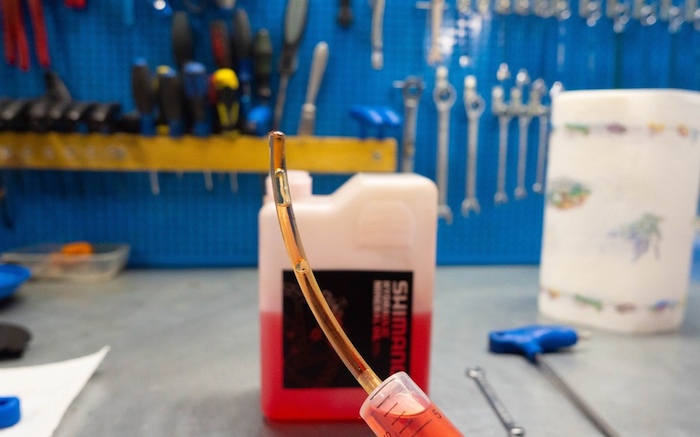

![Набираем в шприц минеральное масло (достаточно 15-20 мл) и избавляемся от пузырьков воздуха Набираем в шприц минеральное масло (достаточно 15-20 мл) и избавляемся от пузырьков воздуха](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/073/07384736c10cbf76bbb805ecb064608b.webp)
(ВАЖНО! Устраняем воздух из шприца и трубки)

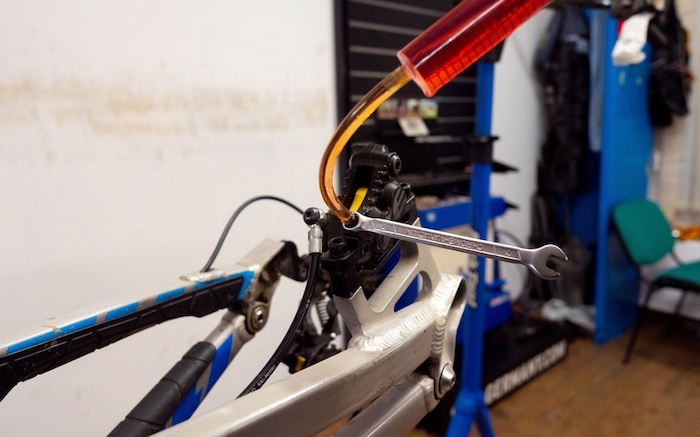

3. Надеваем трубку шприца на штуцер прокачки калипера. Ключом на 7 мм открываем штуцер прокачки, движением против часовой стрелки (достаточно ¼ оборота)
![(подсоединяем шприц к калиперу через штуцер прокачки) (подсоединяем шприц к калиперу через штуцер прокачки)](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/802/802606aa718492590bc2ce287f02953d.webp)
(подсоединяем шприц к калиперу через штуцер прокачки)

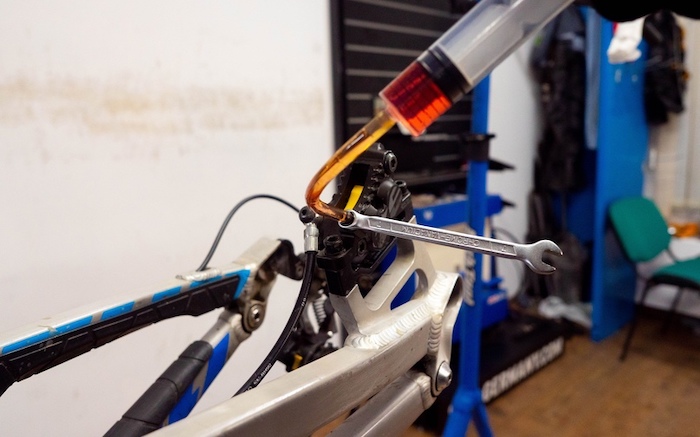

4. Давим на шприц (для заднего тормоза, чтобы полностью прокачать систему достаточно 15-20 мл)
![4. Давим на шприц (для заднего тормоза, чтобы полностью прокачать систему достаточно 15-20 мл) 4. Давим на шприц (для заднего тормоза, чтобы полностью прокачать систему достаточно 15-20 мл)](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/0b1/0b1bdb98d3f77afc932f53ba253e3fea.webp)
(используя ключ открываем штуцер и приступаем к прокачке)

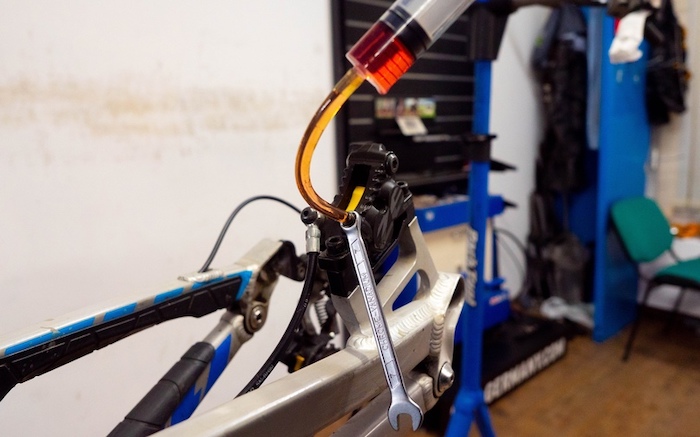

5. Закрываем штуцер прокачки, обратным движением, не прикладывая большого усилия (достаточно 1-2Nm)
![по завершению прокачки закрываем штуцер по завершению прокачки закрываем штуцер](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/3c1/3c1785cea313bd185c6df6c2c611d8e3.webp)
(по завершению прокачки закрываем штуцер)
6. Выкручиваем воронку из тормозной ручки.

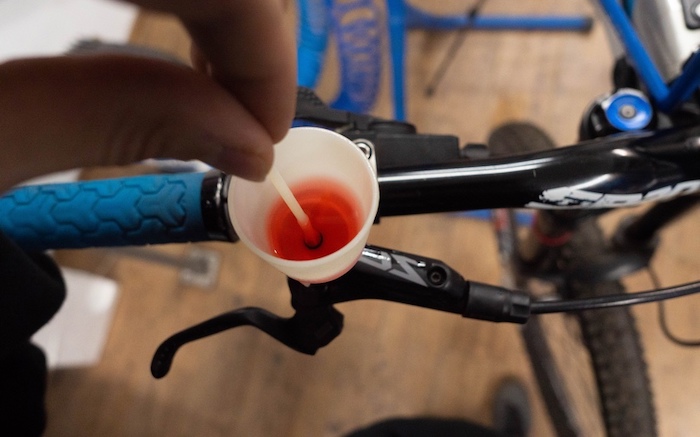

![вставляем поршень воронки, чтобы исключить пролив минерального масла вставляем поршень воронки, чтобы исключить пролив минерального масла](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/2ae/2aee2fa6c4f320bb1699972f324a77e6.webp)
(вставляем поршень воронки, чтобы исключить пролив минерального масла)

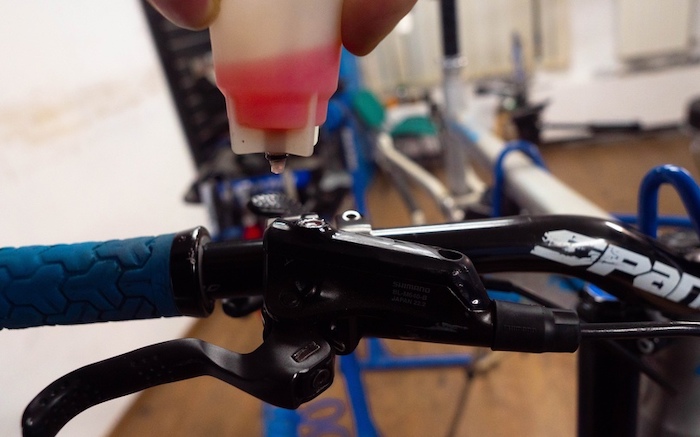

![выкручиваем воронку, вкручиваем обратно болт крышки расширительного бачка выкручиваем воронку, вкручиваем обратно болт крышки расширительного бачка](/upload/ammina.optimizer/jpg-webp/q80/upload/medialibrary/74e/74e08a0d3570b4ec9ddf652e6e640ab6.webp)
(выкручиваем воронку, вкручиваем обратно болт крышки расширительного бачка)
7. Закручиваем болт для прокачки в расширительном бачке, не затягиваем сильно (достаточно 1Nm)

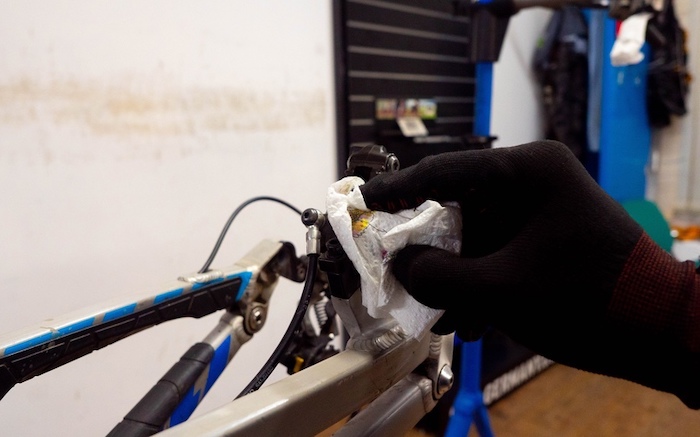

Далее обезжириваем калипер и тормозную ручку, если на них попала тормозная жидкость.
Вставляем колодки, устанавливаем колесо в дропауты.
Проверяем, что тормоз работает, и при нажатии на тормоз ручка тормоза не проваливается до грипс.
Если вышеперечисленных признаков не наблюдается, то вы сделали все верно, поздравляем! (для заднего тормоза характерна небольшая «ватность» по сравнению с передним — это нормально).
