Как подобрать передний переключатель скоростей, и какой из них лучше
С течением времени у каждого велосипедиста возникает необходимость замены переднего переключателя скоростей. Это может быть по нескольким причинам: переключатель вышел из строя, стал плохо работать (образовались люфты), или же просто собрались поменять перекидку на более хорошую. И после того как вы решились купить новый, возникает закономерный вопрос: как правильны выбрать передний переключатель скоростей велосипеда, на какие параметры следует обращать внимание, и какой из них лучше. В этой статье мы рассмотрим основные характеристики передних переключателей, их конструкцию и принцип действия.
Раздел каталога в магазине с передними переключателями для велосипеда для покупки.
Раздел каталога в магазине с передними переключателями для велосипеда для покупки.
Конструкция и принцип действия

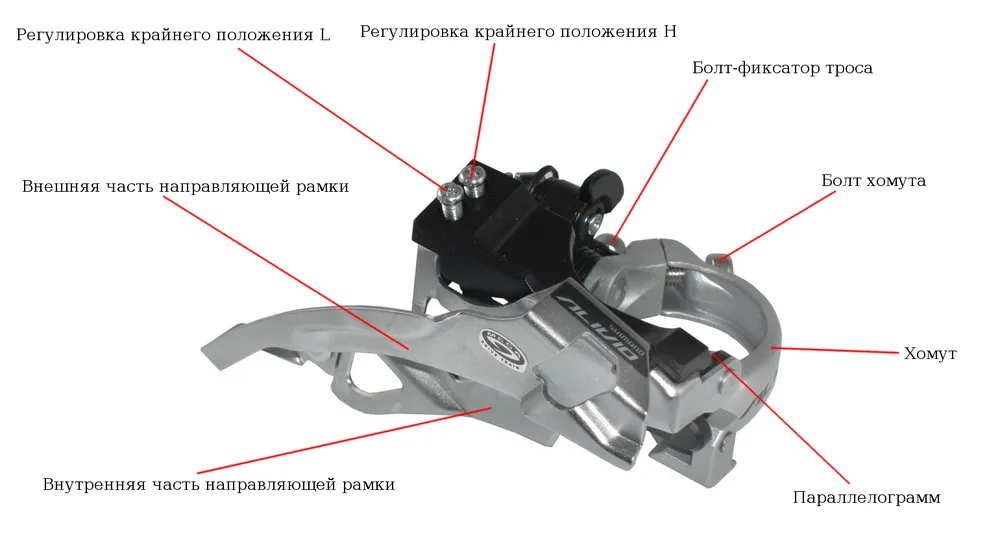

Передний переключатель велосипеда состоит из нескольких деталей: хомут, для крепления перекидки на раму, параллелограмм с пружинами, регулировки крайних положений L и H, болта-фиксатора тросика и направляющей рамки.
Передний переключатель скоростей велосипеда работает по следующему принципу: при переключении скоростного режима на манетке (шифтере), происходит натяжение или ослабление троса (в зависимости от того, увеличиваете вы скорость или уменьшаете). Трос приводит в движение параллелограмм, на котором закреплена направляющая рамка. Она давит на цепь внешней или внутренней стороной (зависит от того на какую скорость вы переключаете) и сталкивает цепь на нужную вам звезду. Если вы уменьшаете скорость, то уменьшается натяжение троса, и рамка под воздействием пружины смещается в сторону рамы, сталкивая цепь на меньшую звезду. В случае увеличения передачи, трос натягивается, и рамка, смещаясь от рамы, давит на цепь, которая, цепляясь за специальные штыри и выступы, (расположены на внутренней стороне 2 и 3 звезд) перескакивает на более крупную звезду системы.
Как работает переключатель можно посмотреть на данном видео.
Как вы могли заметить, конструкция и принцип действия передней перекидки не слишком уж сложны. Все основывается на банальной грубой силе. Но не каждый переключатель подойдет к определенному велосипеду. Далее мы рассмотрим, чем отличаются передние переключатели скоростей велосипеда.
Выбираем передний переключатель по параметрам
Перед тем как купить передний переключатель для велосипеда следует определиться с параметрами и выбрать тот, который на 100% подойдет к вашему байку. Таких параметров несколько.
Способ крепления переключателя
На данный момент существует три способа крепления переднего переключателя: при помощи хомута на трубу рамы, установка на специальную площадку («Braze-on») или на каретку велосипеда («E-type»). Последние два типа встречаются очень редко и являются стандартами.
Крепление переключателя хомутом к раме имеет 3 стандарта (зависит от толщины трубы рамы велосипеда): 28.6, 31.8, 34.9 мм. Некоторые переключатели имеют в комплекте специальные прокладки, которые могут вставляться внутрь хомута, тем самым давая возможность устанавливать переключатель на рамы с меньшим диаметром подседельной трубы. Плюс ко всему бывают модели передних переключателей с верхним и нижним хомутом.
Направление подвода тросика
На велосипедах встречается несколько способов проводки троса от руля к переключателю скоростей. Обычно их два: по нижней трубе треугольника, под кареткой, или же по верхней трубе рамы. Или внутри рамы, но потом подводка все равно верхняя или нижняя.
Соответственно переключатели бывают с нижней тягой, верхней тягой и универсальные. Большинство переключателей в данный момент на рынке с универсальной тягой, но все же перед покупкой данный параметр следует уточнить.
Параметры системы звезд
Выбор переднего переключателя не заканчивается подбором по способу крепления и направлению подачи троса. Передние перекидки разрабатываются под определенные параметры системы передних звезд, о которых мы поговорим ниже.
2-х или 3-х скоростные системы. На велосипедах с передним переключателем скоростей может устанавливаться две или три передних звезды. Соответственно от этого меняются конструкционные особенности перекидки, свойственные каждой системе.
Количество звезд в задней кассете. Данный параметр производители указывают из-за того, что в зависимости от количества задних звезд меняется толщина цепи. У велосипеда с трансмиссией 3х8 толщина цепи составляет 7,05 – 7,1 мм, а у 3х9 — 6,6 мм. Поэтому направляющая рамка на системах 3х8 обычно шире. Как заметили веломеханики, данный параметр не сильно влияет на качество переключения, но если вы уж решили купить себе новый переключатель, то лучше чтобы он полностью подходил к вашему велосипеду.
Размер самой большой звезды. Направляющая рамка переключателя имеет специальный изгиб, который должен соответствовать размеру (измеряется в количестве зубьев) максимальной звезды. Если переключатель будет рассчитан на 48 зубьев, а звезда будет на 44 или меньше, то мы получим неравномерное удаление внешней части рамки от звезды (хвостовик рамки будет удаляться). Это может привести к трудностям в настройке, а при сильно большой разнице к невозможности завершить ее вовсе.
Емкость системы. Емкость системы – это разность между количеством зубьев самой большой и самой маленькой звезды. Этот параметр также указывается в спецификации к каждому переключателю скоростей.
Минимальная разность зубьев самой большой и средней звезды. Соответственно, если в спецификации указано, что минимальная разность не должна быть меньше 12, то мы не можем использовать переключатель на системах с разницей, например, 8. Из-за несоответствия данного параметра могут наблюдаться проблемы в переключении со 2-ой скорости на 3-ю.
Длина оси каретки. Для различных переключателей данный параметр разный. Его тоже следует учитывать. Если длина оси будет больше чем указано в спецификации к перекидке, есть вероятность, что вы не сможете настроить переключатель, или же он будет работать не в полном диапазоне.
Угол нижних перьев. Рассчитывается как угол между нижними перьями и подседельной трубой рамы. Данный параметр вы можете узнать в спецификации к раме велосипеда.
Советуем вам, определившись с моделью переключателя, найти в интернете на него инструкцию и сверить все пункту перед покупкой. Ниже мы приведем, в качестве примера, небольшой скрин из спецификации к переднему переключателю.
Использование систем переключения одного производителя
На сегодняшний день самыми крупными и распространёнными производителями передних переключателей для велосипеда являются две фирмы: Shimano и SRAM. Поэтому возникает вопрос можно ли использовать, например, манетку от Shimano, а переключатель от SRAM или наоборот. Ответ – лучше не стоит, но при прямых руках все делается, но это не точно. Это связанно с тем, что системы от шимано и срам при переключении передач смещают тросик на разное расстояние. Например, у переключателей Shimano за одно переключение тросик смещается приблизительно на 5 мм, а у SRAM – на 2,5 мм. Если используете переключатели от шимано, то и манетки стоит выбрать от данного производителя.
Какой передний переключатель скоростей лучше
Как говорилось ранее, самыми популярными переключателями передач являются продукты от Shimano и SRAM. По сети и на форумах постоянно пылают споры, у какой же фирмы переключатели скоростей лучше. Ответ прост: и те и другие одинаково хороши, с учетом, что они одного уровня. Чем выше уровень, тем более четко будет работать переключатель при загрязнении и под нагрузкой. Картинки с таблицами, в которых проиллюстрировано разделение переключателей по уровням представим ниже.
Здесь, как говорится, принцип простой: выбирайте максимально высокий уровень переднего переключателя, который вы сможете потянуть по бюджету. Хотя, если вы не собираетесь участвовать в соревнованиях, то Shimano Alivio или Acera (или переключатель от SRAM того же уровня) будет вполне достаточно. Они не сильно дорогие и в тоже время достаточно надежные.
Разница систем переключения передач заключается в другом. Компания Shimano для своего оборудования в большинстве своем использует триггерные двухрычажные манетки (rapidfire), хотя есть и исключение в виде серии Tourney, а SRAM предпочитает тип вращающейся ручки (grip shift). У каждого велосипедиста есть свои предпочтения, так что стоит на это обратить внимание.
После того как вы выбрали и купили нужную вам модель следует правильно настроить и отрегулировать передний переключатель скоростей.
Заключение
Выбор переднего переключателя скоростей велосипеда очень важное мероприятие, так как от его правильности зависит простота настройки, четкость переключения, и комфорт при езде. Поэтому прочитав данную статью можно сделать несколько выводов: выбирать манетки и перекидку одного производителя, перед покупкой ознакомиться с инструкцией к переключателю и сравнить все параметры, подобрать лучший переключатель, который потянет ваш бюджет.
